10Hz-15MHz 電阻分析器 4パラメータ測定

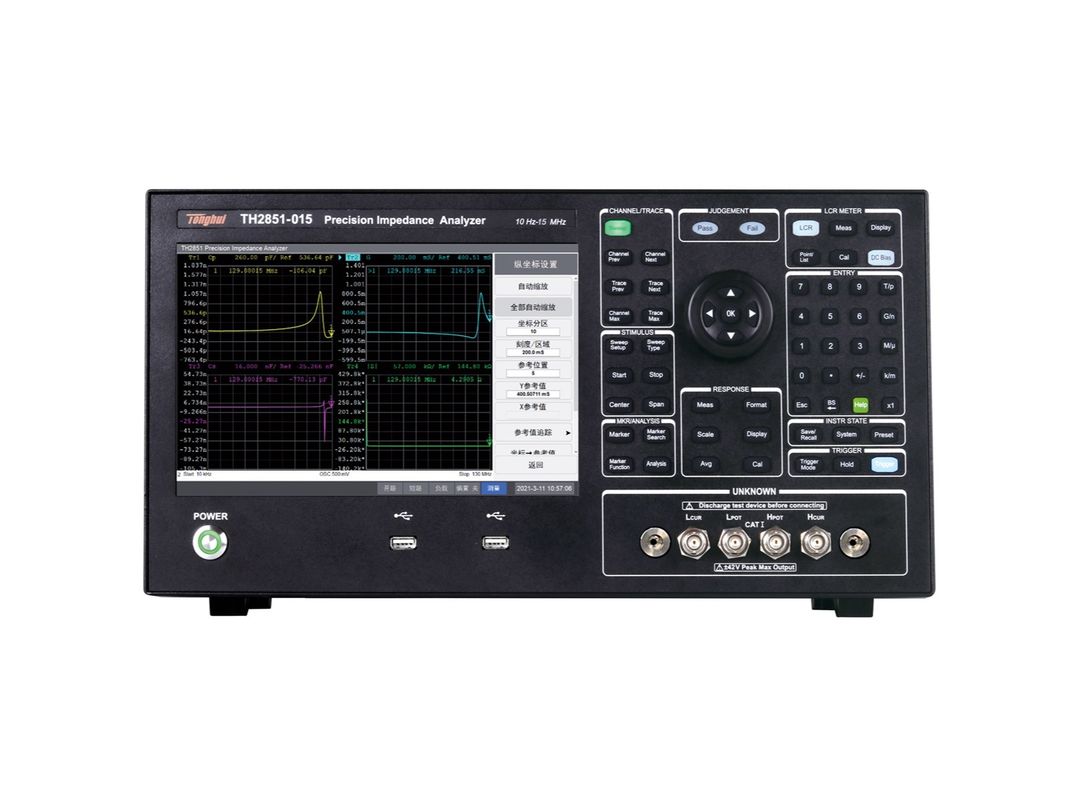

TH2851-015 シリーズ 10Hz-15MHz 精密インデパンス分析機 高安定性と一貫性 4パラメータ測定

阻力分析器は,阻力大きさと相,受容量,導電量,受容量など,様々な測定技術をサポートします.部品の包括的な特徴付けを可能にします.電気や電路や材料などです

この機器には,データログと分析機能も組み込まれていて,ユーザーは測定結果を保存し,分析し,さらなる調査を行うことができます.この機能により,インパデンス特性の長期監視と傾向分析が容易になります..

インペデンス解析器は,電子機器,通信,航空宇宙,材料科学を含む幅広い産業で応用されています.阻力パラメータを正確に測定する能力は,研究のための不可欠なツールになります開発,品質管理の目的のために

特徴

■ 試験周波数: 10Hz~130MHz

■高精度:自動バランスブリッジ技術を使用し,4つの端末ペアテスト構成

■ 高い安定性と一貫性

■ 高速:最速試験速度は5msまで

■ 高解像度: 10.1 インチ容量感触画面,解像度 1280*800

■ ポイントテスト,リストスキャン,グラフスキャン

■ 1601点多パラメータリストスキャン機能

■ 4つのパラメータによる測定

■ 4チャネルグラフィックスキャン機能,各チャネルは4つの曲線,チャネルと曲線のための16種類のスプリットスクリーン表示モードを表示できます

■ 高性能のソート: LCRモードで10級ソート

■ グラフィックスキャンモード,各曲線が個別にソートされます

■高度な互換性:KEYSIGHT E4990A,E4980A,E4980AL,HP4284Aに対応するSCPI命令セットをサポートする

申請

■ パッシブコンポーネント:

コンデンサータ,インダクタ,磁気コア,レジスタ,ピエゾ電気装置,トランスフォーマー,チップコンポーネントおよびネットワークコンポーネントのインペダンスパラメータ推定および性能分析

■ 半導体部品

LEDドライバ集積回路のC-VDC特性に関する寄生性パラメータ試験と分析

トランジスタまたは集積回路の寄生パラメータ分析

■ その他の構成要素

印刷回路板,リレー,スイッチ,ケーブル,電池の阻力評価

■ ダイレクトリック材料

プラスチック,セラミックス,その他の材料の変電圧と損失角の評価

■ 磁気材料

フェライト,無形体,その他の磁性材料の磁気透透性および損失角評価

■ 半導体材料

半導体材料の電解常数,電導性およびC-V特性

■ 液晶電池

液晶電池の電解常数,弾力常数,C-V特性

仕様

モデル		TH2851-015	TH2851-030	TH2851-050	TH2851-080	TH2851-130
試験頻度		10Hz〜15MHz	10Hz~30MHz	10Hz~50MHz	10Hz~80MHz	10Hzから130MHz
基本 的 精度		0.08%
AC シングル	電圧	5mVrms から 2Vrms
	流動	200μArmsから20mArms
DCバイアス	電圧	0Vから+/-40V
	流動	0mA から +/-100mA



補助品

スタンダード
アクセサリー名	モデル
4端クランプとカード	TH26005D
固定装置	TH26047
100Ω 標準抵抗	TH26082A
短回路	TH26010
TH2851 カリブレーションキット



選択可能
アクセサリー名	モデル
磁気リング装置	TH26007A
ボックスパッチ試験ケーブル	TH26009B
磁気リング装置	TH26008A
試験装置	TH26048
試験装置	TH26062A
試験装置	TH26063
高周波試験装置	TH26018C
ダイレクトリック試験装置	TH26077
